Les trois interupteurs de gauche commandent respectivement l'alimentation
des cartes de controle du ccd, l'alimentation de l'élément
Peltier et du ventilateur de refroidissement, la pompe du circuit
d'eau. L'afficheur digital affiche la temperature du ccd doigt
ou l'intensité du courant dans l'élément
Peltier selon la position du bouton de droite. Le potentiomètre
de droite permet de régler cette intensité. Le connecteur
SubD 25 broches véhicule tous les signaux de controle du
ccd. Le cable est un cable nappe de 1.5 m non blindé mais
en alternant un fil de masse et un fil de signal cela ne semble
pas poser de problème. Le video est vehiculé séparément
par l'intermédiaire d'un cable coaxial de même longueur
et d'un connecteur CINCH à chaque bout. L'alimentation
du Peltier passe dans un cable bifillaire (cable secteur), du
coté boitier le connecteur est de type HP de l'autre côté
il s'agit d'un connecteur utilisé pour le branchement de
batteries en modélisme.
Les cartes de numérisation et l'alimentation sont placées
dans le même boitier. Ce boitier est métallique (relié
à la terre) mais il faudrait rajouter un blindage interne
pour éviter que la carte ccd ne soit parasitée
par l'alimentation. Le radiateur vertical (au fond à droite)
supportant les transistors de puissance et les régulateurs
est refroidis par un petit ventilateur 12v branché sur
l'alimentation Peltier. La façade arrière supporte
les embases secteur pour le boitier et la pompe à eau.
On y trouve aussi les supports de fusible, les trous de ventillation
et un connecteur Centronic femelle. Ce dernier connecteur permet
d'utiliser un cable d'imprimante classique.

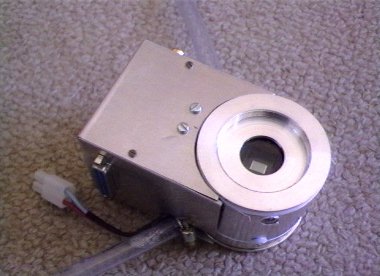

Du coté de la tête ccd, le couvercle a été
agrandi de plus de 2 cm en profondeur pour pouvoir loger le connecteur
SubD et l'extension Low Dark Current. Le refroidissement par eau
se fait en circuit ouvert avec une pompe de fontaine dans un seau
d'eau.
